概要
個人的に使いそうなものをまとめた。
アルゴリズムやプロセスを表現する図。
Mermaid
様々な図等を描くのに便利。
プラグイン利用するとPHPStormで利用できる。
VSCode, MS Word, MS PowerPoint等でも利用できるらしい。
GitHubでも利用できる。
GitLabでも利用できるらしい。
Webページでも利用できる。
役立つWebページ
- Mermaid Live Editor
Mermaidを利用して様々な図等を作成できる。作成した図等は画像として保存できる。
部品（Wikipediaより抜粋・意訳）
端子
円・楕円・角が丸められた長方形で表現される。
プロセスの開始と終了を表す文字列が使われることが多い。
処理
長方形で表現される。
具体的な処理が記載される。
定義済み処理
長方形の左右を二重線にした形で表現される。
別のフローチャートで表現された工程を参照するために使う。
入出力
平行四辺形で表現される。
判断
菱形で表現される。
2つの分岐を表すために使う。
Mermaid使用例（PHPStormでREADME.mdを編集する場合）
コード
```mermaid
---
title: フローチャートの使用例
---
flowchart TD
idStart(開始)
idProcess1[処理1]
idProcess2[処理2]
idBranch{分岐}
idInputOutput[/入出力/]
idSubRoutin[[定義済み処理]]
idEnd(終了)
idStart --> idSubRoutin
idSubRoutin --> idBranch
idBranch --> idInputOutput
idBranch --> idProcess1
idInputOutput --> idProcess2
idProcess1 --> idEnd
idProcess2 --> idEnd
```

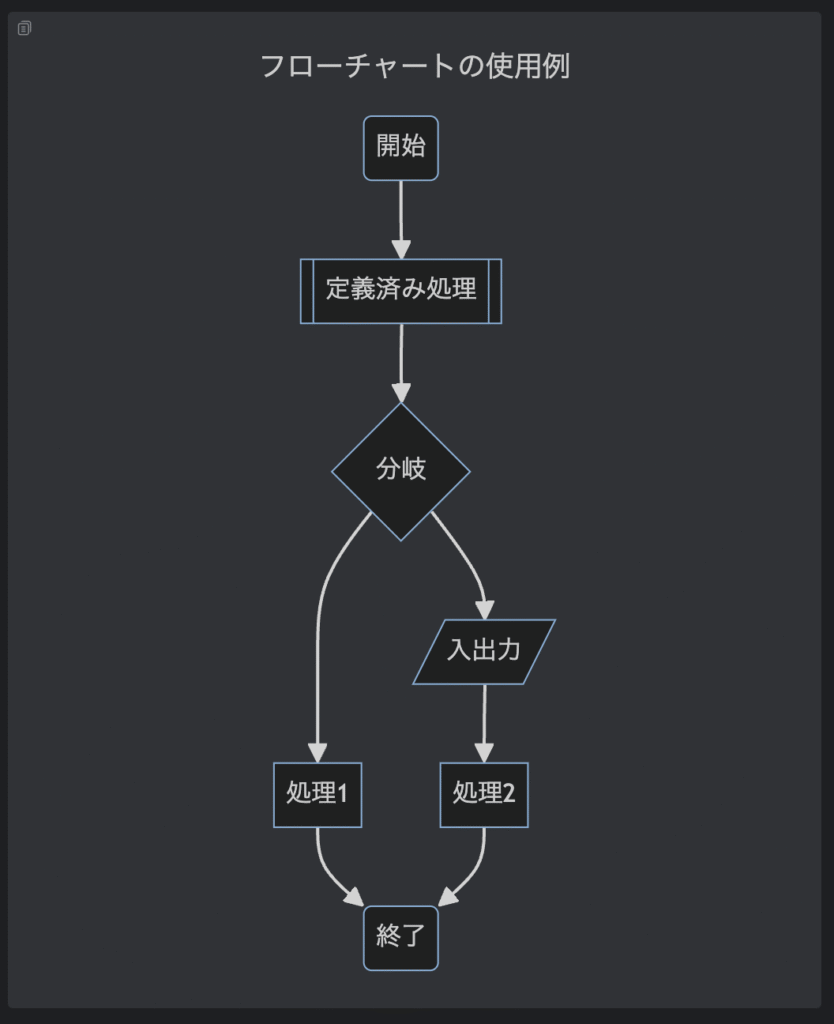

表示
